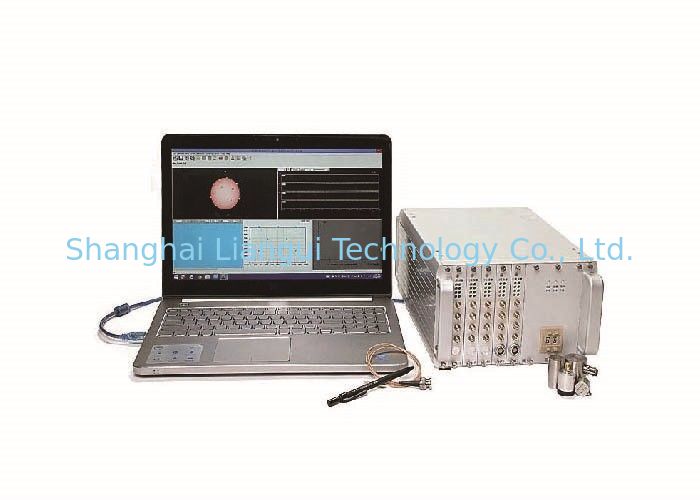

Sistema da emissão acústica de equipamento de testes do NDT com o cartão de módulo da rede

Frequência da aquisição

A frequência máxima da aquisição é 10M dolt/s, a taxa da amostra pode ser ajustada continuamente, e cada canal pode ser ajustado independentemente.

Precisão da aquisição

16- mordeu

Transferência dos dados   Taxa

A taxa de transferência máxima dos dados da única relação USB3.0 é mais alta do que 300MB/S, a taxa de transferência máxima dos dados da relação dois USB3.0 separada é mais alto do que 600MB/S.

Aquisição da forma de onda contínua

Frequência10M/Sda aquisição, precisãode 16 bits, aquisiçãode15canaisdeondacontínua

Por aquisição de dados do canal largo

Frequência da aquisição: 10M/S, precisão de 16 bits, dados

a aquisição de 200 canais, armazenamento de dados não será perdida.

Quantidade do canal de aquisição   cartão

Cada cartão da aquisição tem quatro canais independentes.

Capacidade de armazenamento de cartão da aquisição

1 GB para cada cartão da aquisição

Caso da aquisição

Dois tipos da caixa básica da máquina: 20 canais, 48 canais

Expansão do canal

Diversos casos podem ser conectados e para formar o sistema da AE de 200 canais, cada caso pode ser usado como o computador central independente.

Tratamento dos sinais da AE

Cada disco rígido do cartão da aquisição obtém parâmetros da AE caracteristicamente, pode ser extraído em real   tempo, seu canal pode estabelecer-se independentemente.

Comprimento da aquisição

da forma de onda

O comprimento máximo da aquisição da única forma de onda, taxa da amostra de cada canal pode alcançar 128k ao mesmo tempo, igualmente o canal pode ser ajustado independentemente.

Frequência da resposta

1kHz-2.5MHz (- largura de banda 3dB)

Filtro análogo

20kHz, 100kHz, filtro de passagem 400kHz três alta,   100kHz, 400kHz, 1200kHz três filtro de passe baixo, cliente pode escolher a combinação diferente, pode estabelecer-se um por um independentemente.

Filtro digital do tempo real do hardware

Os parâmetros da direto-passagem, da direto-passagem, da alto-passagem, de passe baixo, proibição-passagem e faixa-impedem podem estabelecer-se aleatoriamente entre 0kHz-2MHz.

Alcance dinâmico

84.3dB

A escala máxima do sinal

100dB (que usa o pré-amplificador 40dB, a saída do sensor é 100 mAh)

Impedância entrada

50Ω

Parâmetros da AE

Tempo de chegada do ponto inicial, tempo de chegada da magnitude máxima, amplitude, contagens do anel, duração, energia relativa, energia absoluta, intensidade do sinal, contagens da elevação, tempo de elevação, RMS, ASL, fase inicial, 12 fora dos parâmetros, centroide da frequência, frequência da magnitude máxima, espectro de poder 5 parcial, frequência original, frequência ressonante, frequência média

Saída de alarme

As saídas principais o sinal de controlo de alarme através do interruptor e da luz.

Tamanho do caso

Tamanho do caso de quatro canais: 125milímetros ×125mm×50mm (length×width×height)

Tamanho do caso de vinte canais: 308mm×225mm×133mm (×width×height do comprimento)

Tamanho do caso de quarenta e oito canais: 308mm×225mm×133mm (×width×height do comprimento)
