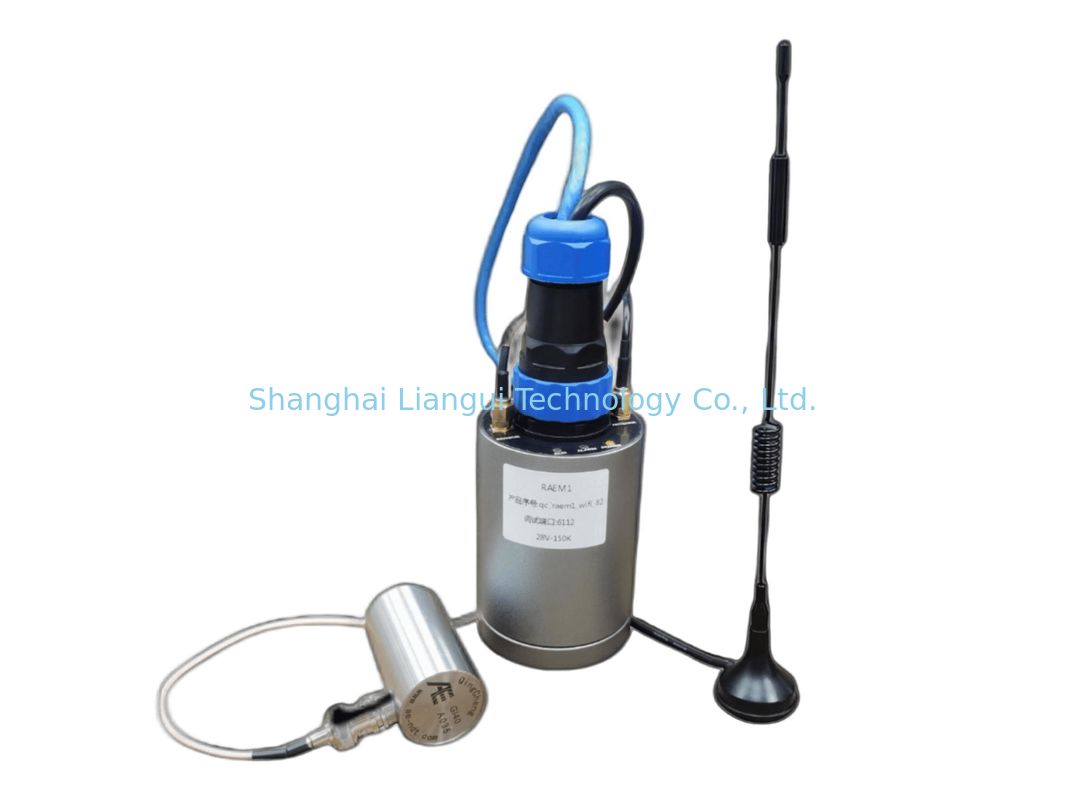

Monitor RAEM1
O monitor RAEM1 foi desenvolvido com base na tecnologia de Ondas Sonoras (emissão acústica),e o sistema operacional Linuxpermite sua execução estável a longo prazo. Combinado com a plataforma de nuvem IoT Qingcheng,ele atende a diferentes requisitos de aplicação.
►RAEM1: integrando aquisição de sinal, análise e comunicação de dados
►Múltiplos modos de aquisição: aquisição de envelope, aquisição de parâmetros contínuos, aquisição por intervalo,►Múltiplos modos de aquisição: aquisição de envelope, aquisição de parâmetros contínuos, aquisição por intervalo, e aquisição programada
►Baseado no sistema Linux, alta estabilidade e alta segurança
►Combinação flexível de canais: pode ser usado independentemente ou como uma combinação multicanal de até 36 canais
►Disparo por limiar ou disparo por tempo
►Módulo 5G e módulo WiFi 2.5G, velocidade de transmissão de até 120Mbps e distância de transmissão de até 100m►Porta de rede de 100 Mb/s, velocidade máxima de transmissão: 100Mbps
►Cartão de memória SD de 64G embutido, expansível até 512G para armazenamento de dados
►Os dados podem ser enviados para o Servidor Cloud específico conforme exigido pelo cliente e também podem ser enviados para a plataforma Qingcheng Cloud ou Ali Cloud para exibição e análise. Também podem ser enviados diretamente para o software SWAE para análise e processamento em tempo real
►Sensores podem ser embutidos ou externos
►Pode ser usado como detector de AE, detector de canal único e detector multicanal
Parâmetros técnicos
CanalCanal único ou multicanal
Precisão de amostragem16 bits
Método de disparoDisparo por limiar/tempoRuído do sistema
<30dB
Taxa de amostragem
Máx. 2M/s por canalFaixa dinâmica
70dB
|
| Grau de proteção |
IP65 |
Largura de banda de entrada |
10KHz-800KHz |
| Filtro analógico |
Filtros passa-altos: 30KHz, 125KHz |
Filtro passa-baixas: 80KHz, 175KHz |
Filtro digital |
| Qualquer valor entre 0KHz~1000KHz pode ser definido livremente, passa-altos, passa-baixas, passa-banda |
Sensor |
Três opções de sensor com pré-amplificador embutido: 28V40dB, 12V34dB, 5V26dB |
Saída de dados |
| Forma de onda, parâmetros de AE e classificação de parâmetros |
Parâmetro de AE |
Tempo de chegada, amplitude, contagens, energia, tempo de subida, duração, RMS, ASL |
Cartão SD |
| 64G (expansível até 512G) |
Método de comunicação
4G, porta de rede, Wi-Fi, RS485 (personalizado com NB-IOT, Lora etc.)
|
| Temperatura de trabalho. |
-20°C~60°C (versão Wi-Fi: 0°C~60°C)
Fonte de alimentação
|
| Bateria ou fonte de alimentação externa (DC 12V) |
Peso |
| 220g (sem bateria/sensor embutido) |
Tamanho (D x A) |
| 62mm x 100mm (sem bateria/sensor embutido) |
Instalação |
| Base magnética, pode ser adsorvida na superfície do objeto |
|
|
|
|
|
|
|
|
|
|
|
|
|
