Sistema da emissão acústica
>

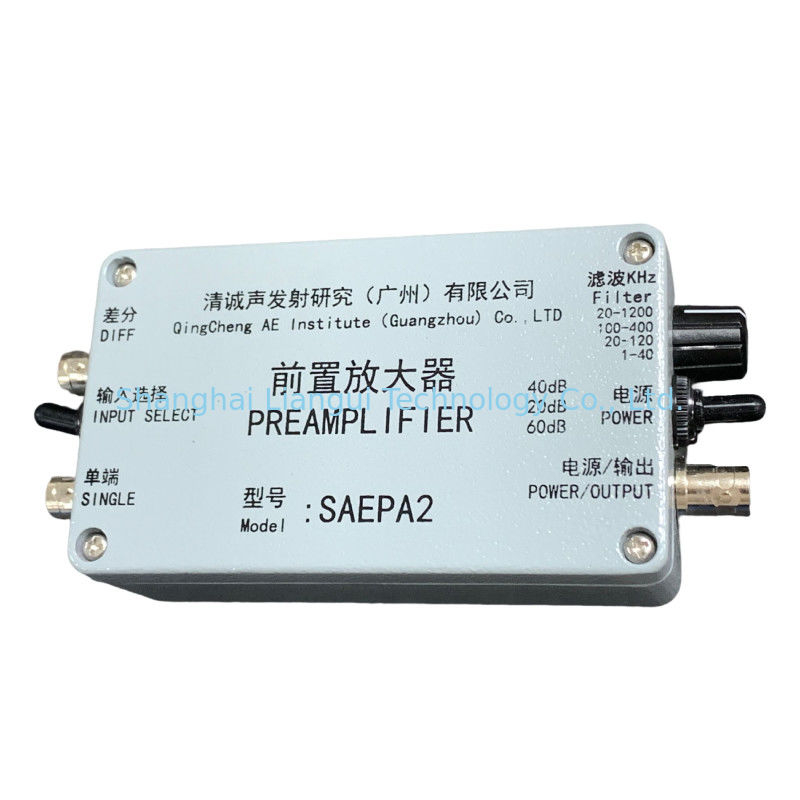

Pré-amplificador de emissões acústicas _entrada diferencial _PAS _ganho de 40dB _alimentação de 28V

Pré-amplificador de emissões acústicas _entrada diferencial _PAS _ganho de 40dB _alimentação de 28V

Detalhes do produto:
Lugar de origem: China
Marca: QingCheng Ltd.
Certificação: CE
Número do modelo: PAS
Informações pormenorizadas
Lugar de origem:
China
Marca:
QingCheng Ltd.
Certificação:
CE
Número do modelo:
PAS
Ruído::
< 24 dB ((40 dB de entrada do ganho é de curto-circuito)
Faixa de saída::
±10V (Vpp)
Carga nominal::
50Ω
Corrente máxima::
100 miliampères
temperatura de trabalho::
-20℃~+60℃
Material de concha:
Alumínio fundido
Tipo de interface:
BNC
Peso:
300g
Destacar:

High Light

Destacar:

Anti pré-amplificador da emissão acústica de choque elétrico

,

equipamento da emissão 300g acústica

,

Obstrução do pré-amplificador da emissão acústica anti

Informações de negociação
Quantidade de ordem mínima:
1 peça
Preço:
154 USD
Detalhes da embalagem:
Tamanho de embalagem exterior (L*W*H milímetro): 270*230*70 G.W. (QUILOGRAMA): maneira da embalagem
Tempo de entrega:
10 dias
Termos de pagamento:
L/C, D/A, D/P, T/T
Habilidade da fonte:
30 partes/partes pelo mês
Descrição do produto

Pré-amplificador de emissões acústicas PAS



Descrição do produto:

1A série de pré-amplificadores PAS AE é constituída por modelos de banda larga, que podem ser combinados com os modelos de sensores mais comuns e as placas de aquisição de AE para cada fábrica;

2.Três engrenagens de aceleração a escolher: 20/40/60 dB;

3. Dois modos de entrada: único/diferença;

4.Dois tipos de modos de alimentação: alimentação fantasma, a alimentação é transportada pela linha de sinal; ou alimentação direta a partir de uma fonte de alimentação externa;

5.Filtro incorporado, a frequência relevante é dividida em quatro marchas;

6.Equipado com capacidade de protecção contra choques eléctricos e fenómeno anti-bloqueio de recuperabilidade;

7Função.AST (Automatic sensor test), pode enviar recursos de sinal de ensaio para os sensores (sob a condição de alimentação fantasma);

8Concha metálica, escudo de interferência eletromagnética, resistente a choques.





Especificações técnicas
Ganho 20/40/60 dB
Frequência de resposta 10,3 kHz~1.2MHz
Ruído <24 dB

Filtro

20 kHz a 1200 kHz,

100 kHz a 400 kHz

20 kHz a 120 kHz

1 kHz-40 kHz

Faixa de saída ± 10 V(Vpp)
Reatância capacitiva de entrada 15 pF
Tensão de funcionamento 24V-32V
Independência 50Ó
Corrente quieta 31 mA
Corrente máxima 100 mA
Trabalho temporário. - 20°C~+60°C
Tamanho 110 mm×65 mm×37 mm
Peso 300 g
Nível de protecção IP65
Material de concha Alumínio fundido
Conector BNC













































































































Notas:

1A fonte de alimentação deve corresponder bem com a impedância de saída, caso contrário levará ao ganho de

o pré-amplificador desviar-se do valor de ganho nominal, resultando num desvio da amplitude do sinal.

2Se forem seleccionadas placas AE de outros fabricantes, umaFonte de alimentação do pré-amplificador PPSé necessário.

3Os seguintes três erros podem causar danos ao pré-amplificador:

a. A tensão de entrada é 25% superior à exigida para a fonte de alimentação.

b. Conectar a fonte de alimentação ao conector de entrada de sinal.

c. Os terminais positivos e negativos da fonte de alimentação estão inversamente ligados







Diagrama de ligação do pré-amplificador PAS:














Informações sobre a empresa

.jpg

Embalagem e transporte


Vantagens


Perguntas frequentes

1Qual é o preço?
FOB Guangzhou.


2Qual é o prazo de garantia?
12 meses após a data de expedição


3Qual é a data de entrega?
30-45 dias após o recebimento do pagamento T/T.


4.Como lidar com a peça defeituosa se exceder o tempo de garantia?
O cliente pode devolver as peças defeituosas para nossos testes e manutenção, todo o custo logístico e taxa de manutenção deve ser por conta do cliente.




Informações da empresa:

A Shanghai Liangui Technology Co., Ltd. está empenhada em promover a prosperidade e o desenvolvimento do mundo através da tecnologia, com foco em:Eu...Inteligente.EQuipment &A- Não.tomation Soluçõespara para ajudar as empresas amelhorar Prprocesso de oducçãoeMinimizar os custos.

Somos um equipamento inteligentea)solução de utomaçãofornecedor de serviços de integração.Nossa empresa tem uma equipe profissional de vendas de comércio exterior e uma equipe de suporte técnico experiente, os princípios do nosso trabalho de equipe é o cliente primeiro e solução rápida.TNNTeEquipamento, AacústicoEmissãoTEstiramentoEu...InstrumentosEu...IndústriaRobot,MEconómico e SocialEeléctricoEQuipmentetc.

O nosso NDTtes- Não.divisãoÉ especializada nos serviços de I & D, produção, vendas e aplicação técnica deAacústicoEmissãoTEstiramentoEu...Instrumentos,UUltrassonicidadeFDireitoDector,UUltrassonicidadeTHickness (corrente)G- O quê?A nossa equipa de I&D tem a capacidade deDesenvolver sensores, software e hardware de medição eletrónica, também podemos personalizarNão-padrãoEquipamento de inspecção automatizado e robóticoOs nossos produtos utilizam-se principalmente emÁrea industrial(Aeroespacial, Ferroviário, Automóvel, Petróleo e Gás, Fabricação, Indústria de Processos) eGeração de energia(Renewable, Nuclear, New Reactors, Advanced Reactors, Research Reactors, Gas Combined, Coal, Cogeneration).

O nosso objectivo é ajudar sempre os nossos clientes apadrões elevados de segurança, propondosoluções de inspecção eficientesbaseados em serviços globais quereduzir custos e aumentar a eficiência dos processos, fazerInstalações industriaisegeração de energiapara operarde forma segura e eficienteeExcelentemente..Os nossos principais produtos AE sistema e instrumentos foram vendidos para a China, EUA, Reino Unido, Brasil, Indonésia e assim por diante,que ganham a confiança e apoio de clientes de todo o mundo com uma excelente reputação.
Pré-amplificador de emissões acústicas _entrada diferencial _PAS _ganho de 40dB _alimentação de 28V 4

Características de desempenho:
● O pré-amplificador PAS é um tipo universal de banda larga, que pode ser aplicado aos tipos mais comuns de sensores e cartões de aquisição de emissões acústicas de vários fabricantes;
● O ganho de pré-amplificação tem três opções de 20/40/60 dB;
● Dois métodos de entrada de sinal, de ponta única/diferencial;
● Há dois modos de alimentação disponíveis: alimentação fantasma, que é transportada e alimentada pela linha de sinal; ou alimentação direta a partir de uma fonte de alimentação externa.
● Filtro incorporado, a frequência correspondente é dividida em 4 marchas para seleção;
● Tem a capacidade de proteger contra choques elétricos e a capacidade de recuperar do fenômeno de bloqueio;
● Função de teste automático do sensor (AST), que pode enviar uma fonte de sinal de teste para o sensor (no caso de fonte de alimentação fantasma);
● Camada metálica, proteção contra interferências eletromagnéticas, antichoque.


Parâmetros técnicos básicos:


Ganho: 20/40/60 dB opcional
Frequência de resposta: 1,3 kHz-1,2 MHz
Ruído: < 24 dB (40 dB se o terminal de entrada de ganho for encurtado)
Filtro integrado: 20 kHz-1200 kHz, (20 kHz-630 kHz a ganho de 60 dB)
100 kHz a 400 kHz
20 kHz a 120 kHz
4 intervalos de 1 kHz a 40 kHz
Intervalo de saída: ±10V (Vpp)
Reatância capacitiva de entrada: 15 pF
Voltagem de funcionamento: 28V DC (24V-32V)
Carga nominal: 50Ω
Corrente quieta: 35 mA
Corrente de saída máxima: 40 mA
Temperatura de funcionamento: -20°C ≈ +60°C
Tamanho: 110 mm × 65 mm × 37 mm
Nível de proteção: IP65
Material da concha: alumínio fundido
Tipo de interface: 2 interfaces BNC (Q9), interface BNC diferencial, interface de alimentação
