Sistema da emissão acústica
>

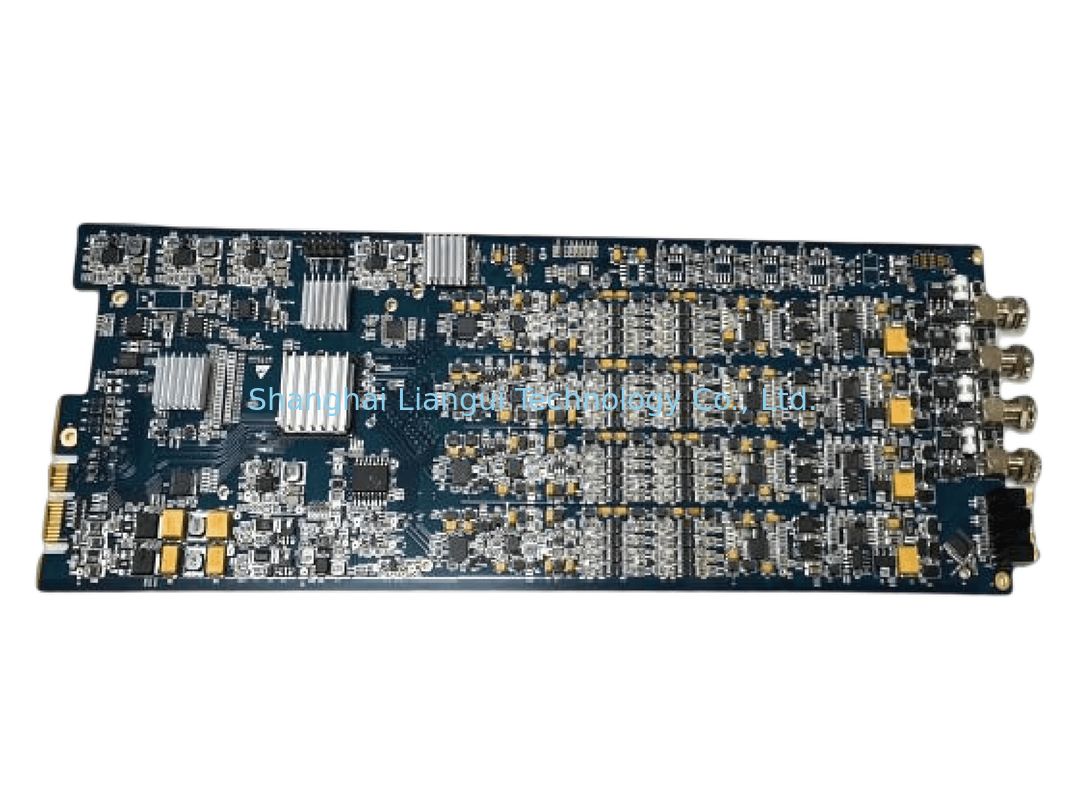

Placa 16bit da AE dos canais do sistema quatro da emissão acústica de SAEU3H

Placa 16bit da AE dos canais do sistema quatro da emissão acústica de SAEU3H

Detalhes do produto:
Lugar de origem: China
Marca: QingCheng AE
Certificação: CE
Número do modelo: SAEU3H
Informações pormenorizadas
Lugar de origem:
China
Marca:
QingCheng AE
Certificação:
CE
Número do modelo:
SAEU3H
Quantidade do canal::
Quatro canais
Number modelo::
SAEU3H
Precisão da aquisição::
16- mordeu
Input impedance::
50Ω
Capacidade de armazenamento de cartão da aquisição::
1 GB para cada cartão da aquisição
Destacar:

High Light

Destacar:

Sistema da emissão acústica de 16 bocados

,

Placa do detector da emissão acústica de quatro canais

,

Sistema da emissão acústica de SAEU3H

Informações de negociação
Quantidade de ordem mínima:
1Piece
Preço:
negotiable
Detalhes da embalagem:
Tamanho de embalagem exterior (L*W*H milímetro): 270*230*70 G.W. (QUILOGRAMA): maneira da embalagem
Tempo de entrega:
10 dias
Termos de pagamento:
L/C, D/A, D/P, T/T
Habilidade da fonte:
30 partes/partes pelo mês
Descrição do produto







Aquisição da emissão acústica e placa do processamento





Nós produzimos dois tipos da aquisição da AE e o Ex-parâmetro placas do processamento, de 4 canais a placa padrão da AE e



placa de 4-channel AE. Ambas as placas da AE são compatíveis com chassi de SEAU3H. E combinações diferentes de placa da AE



pode ser selecionado para cumprir exigências diferentes.









Placa da AE do canal do padrão 4



adota o projeto de 4 canais pela placa. Cada canal tem um CAD independente de 10M/S e de 16bit,



tratamento dos sinais de alta velocidade da microplaqueta de FPGA, e cartão de esconderijo 1Gb independente para não assegurar nenhuma perda dos dados.



O filtro digital do tempo real original do hardware, controla livremente a largura do sinal.





Alcance dinâmico
DB 90
Ruído do anfitrião <10db>
Amplitude máxima do sinal 100dB

Forma de onda

Pontos de amostra

Máximo 128 k/channel

Modo do disparador

Disparador do ponto inicial, disparador da sincronização,

disparador do ex-parâmetro, disparador servo

Filtro análogo

20kHz, 100kHz, filtros da alto-passagem 400kHz,

100kHz, 400kHz, filtros 1200kHz de passe baixo

Filtro de Digitas 1KHz-2.5MHz

Tratamento dos sinais da AE

Cada placa tem parâmetros de característica da AE

função da extração do tempo real

Poder C.C. DE 5 V

Escala da entrada de sinal da AE

±10V, pode ajustar a escala de tensão de entrada do sinal

para baixo ao ± 5V, ± 2V, ± 1V, ± 0.1V,

Frequência da resposta 1kHz-2.5MHz
Fonte potência de saída 28V ou 5V ou 0V
Impedância entrada 50Ω
Consumo de potência 10.5W (4 canais para a amostra contínua)

Parâmetros da AE

Tempo de chegada, ampère, contagens, contagens da elevação,

Duração, energia, tempo de elevação, RMS, ASL













placa da AE do canal do Ex-parâmetro 4





tem um canal mais externo da aquisição do parâmetro do que a placa padrão da AE de 4 canais,



e a relação é 16 um porto do pino LEMO, que possa adquirir o sinal externo da tensão de ±10V



e sinal da emissão acústica synchronously. Se esta placa é selecionada, precisa de ocupar a placa



o entalhe antes da placa padrão da AE de 4 canais, e precisam de ser usados com caixa de EX-PARA.









taxa de amostra do Ex-parâmetro

Apoios até 12 ex-parâmetros análogos

canais de entrada, taxa de preparação de amostras total 1M

escala da entrada do Ex-parâmetro ±10 V
Tamanho 300mm x 100mm
peso 186g
Temperatura de funcionamento -10℃~45℃
























Informações da empresa:



A tecnologia Co. de Shanghai Liangui, Ltd. é cometida a promover a prosperidade e o desenvolvimento do mundo com a tecnologia, centrando-se sobre soluções inteligentes do equipamento & da automatização a para ajudar empresas a melhorar o processo de produção e a minimizar o custo.



Nós somos um equipamento & um prestador de serviços inteligentes da integração da solução da automatização. Nossa empresa tem uma equipe profissional das vendas do comércio externo e uma equipe de suporte laboral experiente, os princípios de nosso trabalho da equipe é cliente primeiramente e solução rápida. Nosso espaço do negócio inclui o equipamento de testes do NDT, os instrumentos de teste da emissão acústica, o equipamento industrial etc. de robô, mecânico e elétrico.



Nossa divisão de teste do NDT é especializada no R & o D, produção, vendas e serviços técnicos da aplicação de instrumentos de teste da emissão acústica, detector ultrassônico da falha, calibre de espessura ultrassônico e outros instrumentos de teste. Nossa equipe do R&D tem a capacidade para desenvolver sensores, software eletrônico da medida e hardware, nós podemos igualmente personalizar o equipamento automatizado e robótico não padronizado da inspeção para clientes. Nossos produtos usados principalmente em reatores novo industriais do campo (aeroespacial, estrada de ferro, automotivo, o óleo & o gás, fabricação, processam a indústria) e da produção de eletricidade (renovável, nuclear, em reatores avançados, em reatores de investigação, em gás combinado, em carvão, em produção combinada).



Nosso objetivo é ajudar sempre nossos clientes a encontrar seus standard de segurança altos, propondo as soluções eficientes da inspeção baseadas nos serviços globais que reduzem custos e eficiência do processo do aumento, faz facilidades e a produção de eletricidade industriais para operar-se com segurança, eficientemente e excelentemente. Nosso sistema principal e os instrumentos da AE dos produtos foram vendidos a China, os EUA, Reino Unido, Brasil, Indonésia e assim por diante, que ganham a confiança e o apoio dos clientes do mundo inteiro com uma reputação excelente.

Placa 16bit da AE dos canais do sistema quatro da emissão acústica de SAEU3H 0



Empacotamento & envio

Placa 16bit da AE dos canais do sistema quatro da emissão acústica de SAEU3H 1





Aplicação da tecnologia:



Indústria petroquímica



Indústria energética



Teste material



Engenharia civil



Indústria do espaço aéreo e da aviação



Processamento do metal



Indústria do transporte





FAQ

1.What é o termo de preço?
CORRENTE DE RELÓGIO Guangzhou.


2.What é a garantia tempo?
12 meses após a data da expedição


3.What é a data de entrega?
10-30 dias após ter recebido o pagamento avançado de 100% T/T.


4.How a tratar a parte defeituosa se excede o tempo da garantia?
O cliente pode retornar as peças defeituosas para nossos testes e mantendo, toda a taxa logística deve estar a custo do cliente.
