Sistema da emissão acústica
>

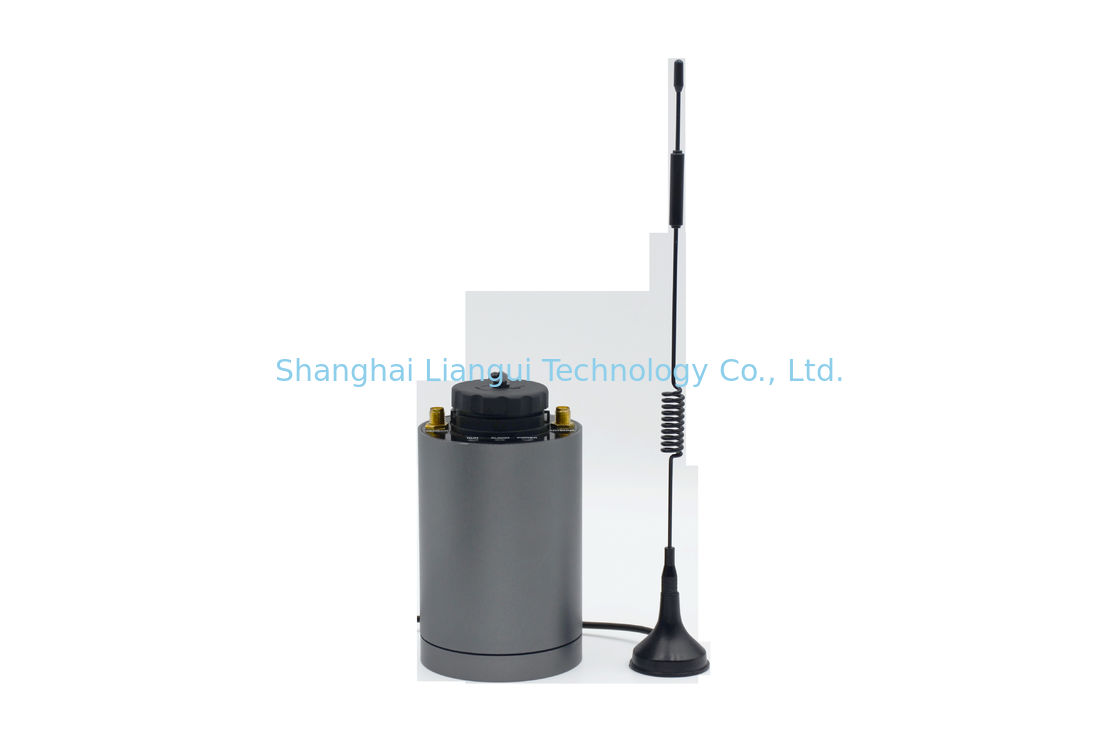

Sistema de monitorização remota da condição de emissões acústicas RAEM1 Detector de emissões acústicas sem fios

Sistema de monitorização remota da condição de emissões acústicas RAEM1 Detector de emissões acústicas sem fios

Detalhes do produto:
Lugar de origem: China
Marca: AE
Certificação: CE
Número do modelo: RAEM1
Informações pormenorizadas
Lugar de origem:
China
Marca:
AE
Certificação:
CE
Número do modelo:
RAEM1
Aplicação:
Monitorização de rachaduras e desgaste
Nome do produto:
Monitoramento de emissões acústicas remoto
Princípio:
Ensaios AE NDT
Recurso:
Monitorização contínua em linha
Configuração:
Local ou remoto
Capacidade de armazenamento:
64G-512G
Tipos de dados:
forma de onda, parâmetros, classificações de parâmetros.
Escala entrada:
10K-1000KHz
Faixa dinâmica do sinal:
70dB
Tipo de sensor AE:
Sensor pré-amplificador incorporado
Destacar:

High Light

Destacar:

Sistema de monitorização de emissões acústicas sem fios

,

Sistema de monitorização das emissões acústicas RAEM1

,

Sistema de monitorização remota das emissões acústicas

Informações de negociação
Quantidade de ordem mínima:
1 peça
Descrição do produto

RAEM1Monitoramento de emissões acústicas remoto

(Prémio/Trigger de tempo, IoT-AE)

O preço real está sujeito à configuração;

ProdutoPrincípio



A tecnologia de ensaio de emissões acústicas é o método de detecção acústica porRecepção e análise dos sinais de emissão acústica para avaliar as prestações dos materiaisA deformação e a propagação de rachaduras de materiais sob tensão sãoA fonte está directamente relacionada com a deformação eO mecanismo de fractura é chamado de fonte de emissão acústica.OA onda elástica emitida pela fonte de emissão acústica finalmente se propaga paraO sensor converte o fluido mecânico em um fluido que se encontra na superfície do material, causando o deslocamento da superfície que pode ser detectado pelo sensor de emissão acústica.
vibração do material num sinal eléctrico, que é amplificado,Analisando e deduzindo o som acústico gravadosinal de emissão, entendida a emissão acústica do materialMecanismo.



Produto Introdução

O sistema de emissão acústica remota (AE) RAEM1 consiste em três partes, RAEM1 (sensores de AE, aquisição de sinal, comunicação), a plataforma (servidor em nuvem, LAN, PC ou telefones) e o cliente final (fones,PC ou ecrãs).As estruturas e os modos são opcionais e os sensores podem ser internos ou externosao cilindro RAEM1.



Configuração do produto

RAEM1 HW.png





Diagrama dos blocos funcionais do RAEM1



RAEM1 diagram.png

Redes de comunicação RAEM1

RAEM1 networks.png



Introdução regular da superfície superior RAEM1


Conexão de hardware RAEM1 regular

RAEM1 HW CONNETION.png

Especificação técnica



Canal Qty Canal único
Taxa de amostragem 2M/s
Resolução da amostra 16 bits
Faixa de entrada do sinal 10K-1000KHz
Faixa dinâmica do sinal 70 dB
Tipos de sensores disponíveis Sensor com pré-amplificador integrado:sensor com pré-amplificador integrado
Ruído do sistema ASL menos de 30 dB
Forma de onda disponível Original ou forma de onda após filtragem
AE Hits dados de parâmetros Horário de chegada, amplitude, contagens de deslocamento, energia, tempo de subida, duração, RMS e ASL;
Tipos de dados de saída Forma de onda, parâmetros e classificações de parâmetros
Classificações dos parâmetros Níveis de intensidade, níveis de atividade e níveis integrados de intensidade e atividade;
Capacidade de armazenamento de dados locais 64G a 512G
Modo de transmissão de dados 4G, Wi-Fi, Ethernet, RS485.
Fornecimento de energia Fonte de alimentação externa de 12 V CC ou bateria
Temperatura de funcionamento -20°C a +50°C
Grau de protecção IP65
Tamanho do cilindro: φ62 mm, altura 50 mm;
Materiais corpo com liga de alumínio, parte inferior com megmetismo
Horário de trabalho Continuamente durante 24 horas





Principais aplicações



1Os sinais transitórios, como rachaduras ou rupturas de cordas de aço, acontecem rapidamente e não se- Não.Os sinais estáticos não se- Não.T desaparecer uma vez que ocorrer, tais como desgaste do rolamento, vazamento da válvula da tubulação, desgaste das ferramentas de corte;

2,Os parâmetros de impacto AE (tempo de chegada, amplitude, contagem, duração) e os parâmetros de tempo característicos (RMS, ASL, energia) são adequados para monitorizar rachaduras, rupturas de cordas,Detecção de danos e monitorização do estado;

3Aplicações típicas: monitorização de rachaduras de estruturas, detecção de fugas, detecção de falhas de máquinas rotativas, monitorização do desgaste das ferramentas de corte, monitorização da quebra de cordas,Monitorização dos pontos críticos da estrutura da ponte, monitorização da expansão de rachaduras de tubulações de contêineres, monitorização do fundo do tanque de armazenamento AE, monitorização de tubulações de perfuração de carvão, monitorização da estrutura geológica da encosta,Monitorização de descargas parciais de cabos de alta tensão, etc..


Embalagem e transporte


Perguntas frequentes

1Qual é o preço?
FOB Guangzhou.


2Qual é o prazo de garantia?
12 meses após a data de expedição


3Qual é a data de entrega?
30-45 dias após o recebimento do pagamento T/T.


4.Como lidar com a peça defeituosa se exceder o tempo de garantia?
O cliente pode devolver as peças defeituosas para nossos testes e manutenção, todo o custo logístico e taxa de manutenção deve ser por conta do cliente.
