Máquina automática de empilhamento de laminação EI-66 para conjunto de núcleo de transformador de potência média, precisão de ± 0,1 mm, 250 pilhas/min, controle PLC, CE

Máquina Automática de Empilhamento de Laminações EI-66 para Montagem de Núcleos de Transformadores de Média Potência

A máquina automática de empilhamento de laminações EI-66 é projetada especificamente para a produção de núcleos de transformadores de média capacidade, manuseando laminações de aço silício EI-66 com precisão e confiabilidade. É a atualização ideal de métodos manuais ou semiautomáticos para fabricantes que produzem transformadores de potência de 50-200 VA, transformadores de instrumento de corrente/tensão e núcleos de reatores. Sob controle PLC de circuito fechado, a máquina alimenta laminações tipo E e tipo I alternadamente em bobinas pré-enroladas, completando o processo de empilhamento intercalado a velocidades de até 250 pilhas por minuto com precisão de empilhamento de mais ou menos 0,1 mm. Isso elimina o erro de lacuna e o empilhamento solto comuns em operações manuais, elevando a consistência da permeabilidade do núcleo acima de 95 por cento.

Da Chapa de Silício ao Núcleo Acabado — Um Ciclo Automatizado

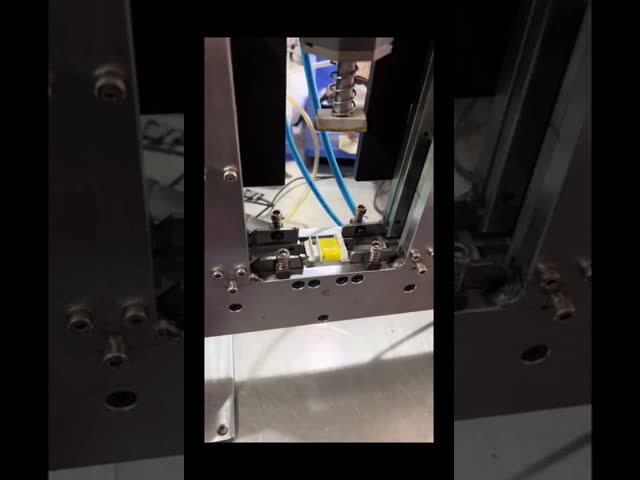

O processo de empilhamento EI-66 segue um fluxo de trabalho simplificado de ciclo único: o operador carrega pilhas de chapas de aço silício EI-66 pré-cortadas no alimentador e coloca a bobina enrolada no dispositivo de fixação. O sistema PLC ativa então o mecanismo de alimentação pneumática, que separa e pega laminações E individuais, insere-as na janela da bobina, depois pega e insere laminações I em um padrão intercalado. Um sensor fotoelétrico conta cada laminação e verifica a inserção. Ao atingir a contagem predefinida, a máquina para automaticamente e sinaliza a conclusão. O núcleo acabado é removido e pronto para a próxima etapa de produção — envernizamento, teste ou montagem. Todo o ciclo leva apenas alguns segundos por núcleo, sem necessidade de manuseio manual das laminações.

Especificações Principais

O que Torna a Máquina EI-66 Diferente

✅ Otimizada para Núcleos de Tamanho Médio – O alimentador, as matrizes de inserção e o dispositivo de fixação da bobina são dimensionados especificamente para laminações EI-66. Ao contrário das máquinas de empilhamento universais que exigem trocas frequentes, este modelo dedicado mantém um desempenho consistente de alimentação e inserção em longas tiragens de produção do mesmo tamanho de núcleo.

✅ Contagem Fotoelétrica com Lógica Anti-Travamento – Cada laminação é contada por um sensor fotoelétrico de alta velocidade. Se um mau funcionamento ou travamento for detectado, a máquina para automaticamente em 0,5 segundos, evitando danos ao conjunto de matrizes ou ao núcleo parcialmente empilhado. Isso reduz a taxa de refugo para menos de 0,3 por cento.

✅ Compatibilidade Dupla CRGO e CRNGO – O mecanismo de alimentação manuseia chapas de aço silício orientadas e não orientadas com espessura de 0,3 mm a 0,5 mm, oferecendo aos fabricantes flexibilidade na seleção do material do núcleo para diferentes metas de eficiência e custo.

✅ Empilhamento Intercalado para Desempenho Magnético Superior – O padrão intercalado de inserção de laminações E e I, uma a uma, produz núcleos com distribuição uniforme de fluxo e lacunas de ar minimizadas, o que é crucial para transformadores de média potência, onde a perda no núcleo afeta diretamente as classificações de eficiência.

✅ Tela Sensível ao Toque PLC com Armazenamento de Receitas – Os operadores podem salvar e recuperar parâmetros de empilhamento (contagem de laminação, velocidade, tempo de permanência) para diferentes lotes de produção. A troca de parâmetros entre lotes leva menos de 30 segundos.

✅ Pegada Compacta para Flexibilidade na Oficina – Com aproximadamente 85 kg, a máquina é portátil o suficiente para ser realocada dentro da linha de produção. Conecta-se a suprimento pneumático padrão e energia AC, não requerendo fundação especial.

Aplicações

A máquina de empilhamento de laminações EI-66 é amplamente utilizada na produção de:

• Transformadores de potência de 50-200 VA para controle industrial e fontes de alimentação

• Transformadores de corrente (TC) e transformadores de tensão (TT) para medição e proteção

• Transformadores de áudio e saída para amplificadores e equipamentos de transmissão

• Núcleos de reatores e indutores para filtros e correção do fator de potência

• Componentes eletromagnéticos especiais que requerem empilhamento de núcleo EI-66

Ferramentas personalizadas para outros tamanhos de EI (EI-28 a EI-133) estão disponíveis mediante solicitação, permitindo que os fabricantes expandam o escopo de produção com uma única plataforma.

Pós-Venda e Suporte

Fornecimento direto da fábrica com preços competitivos e certificação CE. Fornecemos equipamentos de empilhamento de laminações EI para fabricantes de transformadores reconhecidos mundialmente, incluindo GE Vernova, Eaton, CATL e Chint Electric, com produtos exportados para mais de 20 países. Entrega em 1-15 dias úteis. Pacote abrangente de pós-venda inclui orientação de instalação por vídeo, suporte remoto de parâmetros PLC, fornecimento de peças de reposição e garantia de 12 meses a partir da data de entrega.
